flink的基本概念理解

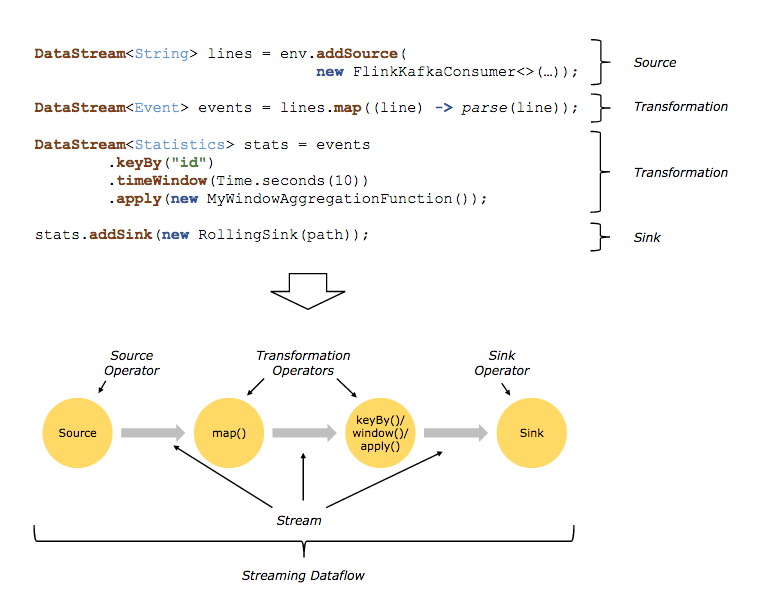

上图从 编程api 和 逻辑数据流图 这两个角度静态展示了的flink的最基本概念。

• 从 编程api 的角度看，flink 的 job 基本组成元素包括： 作为 job 输入的 source、对 stream 进行操作的 transformation 和 job 输出的 sink（每一部分都可以是多个）。
• 从 逻辑数据流图 的角度看，source/transformation/sink 都是operator，operator之间流动的是stream。逻辑数据流由operators和stream构成。

transformations是programs层面的概念，operators是dataflow层面的概念。通常programs层面的transformations和dataflow层面的operators一一对应， 也有一些情况一个transformation对应多个operators。

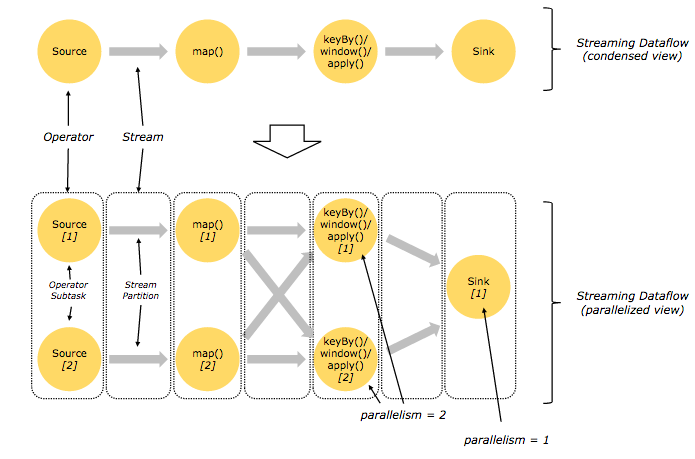

从逻辑数据流图的角度进一步可以看到并行视图下的逻辑数据流图如下： 上图中， stream 被分割成 stream partition ，operator 被分割成 operator subtask 。 相关概念：

• operator的 parallelism（并行度）：该operator对应的subtask个数
• operator的 parallelism（并行度）：产生该stream的operator的并行度 上面的并行视图中，source/map/keyBy/window/apply operator的并行度都是2，sink operator的并行度是1。

（注意，这里特意强调并行度是指operator的并行度，在上图中还没有task的概念）

上图还展示了 stream 在 operator 之间流动的2种模式：

• one-to-one（forwarding）：stream 维护着分区和元素的顺序
• redistributing：stream 的分区会改变，比如 keyBy（基于hash值重新分区），broadcast(广播)或者 rebalance（随机分发）

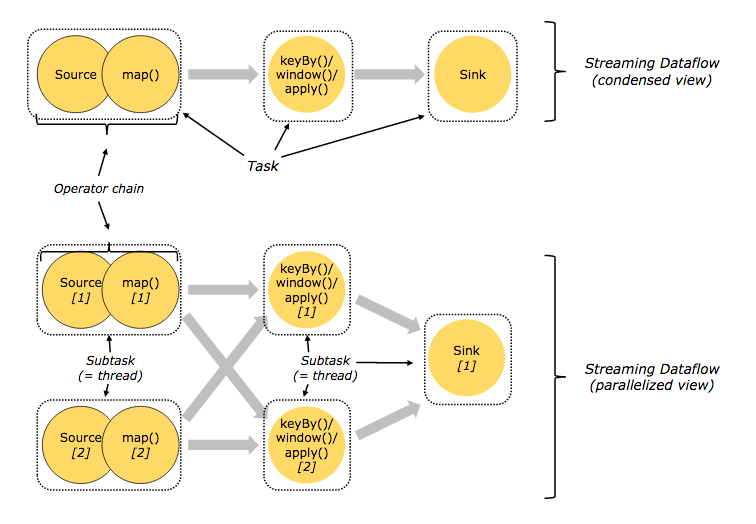

flink会

ref: Introduction to Apache Flink [Dataflow Programming Model]https://ci.apache.org/projects/flink/flink-docs-release-1.4/concepts/programming-model.html Flink中的一些核心概念

StreamExecutionEnvironment#getExecutionPlan 实际展示的是StreamGraph的plan json。

概念的命名变化： TODO

理解： sourceTransformation/sinkTransformation都继承自StreamTransformation，只是前者额外多了operator（StreamSource<T, ?>类型的）属性，后者额外多了input,operator（StreamSink类型的）,stateKeySelector。 OneInputTransformation同样继承自StreamTransformation，有input，operator（OneInputStreamOperator<IN, OUT>类型的）属性。

也就是说：是xxxTransformation里包含了对应的各式StreamOperator，一般来说，A类型的Transformation会对应A类型的StreamOperator， 比如：sourceTransformation包含对应的是StreamSource的StreamOperator，sinkTransofmation包含对应的是 StreamSink类型的StreamOperator， OneInputTransformation->OneInputStreamOperator的。不过有些xxxTransformation里没有实际对应的StreamOperator， 比如：SplitTransformation/UnionTransformation，表示是逻辑概念。PartitionTransformation这个逻辑的有StreamPartitioner partitioner这个成员 (StreamPartitioner实现ChannelSelector接口)。

StreamSource 和 StreamSink 都是 StreamOperator。 此外需要注意到，StreamSource/StreamSink都继承自AbstractUdfStreamOperator，该父类有一个泛型成员变量userFunction表示用户function。 userFunction的典型继承体系：RichFlatMapFunction -> AbstractRichFunction -> FlatMapFunction -> Function。

从JSONGenerator#decorateNode方法中可以看到，在把streamNode转换为Json的时候，type字段和content字段放的内容相同，都是StreamNode包含的operator的name(operatorName)。

如果要调大初始时候其他node的并行度，可以在这里操作：StreamGraphJSONGenerator#setInitParallelismAccordingToSource

StreamNode继续来包装SourceTransformation的相关信息，关键包括了：StreamOperator，jobVertexClass（AbstractInvokable类型的）。

用户编程时感知到的是各种Transformation，在get stream graph的时候，被transform 成StreamNode。

DataStreamSource 和 StreamSource 是完全不同的东西：

DataStreamSource 前者继承自 SingleOutputStreamOperator<T> extends DataStream<T> ，是DataStream类型
(特别注意：SingleOutputStreamOperator的子类仅有 DataStreamSource 和 IterativeStream)，是datastream任务的开始点；

StreamSource 后者是表示 stream 源头的 StreamOperator，是operator，不是DataStream类型。

类似的，需要注意 DataStreamSink 和 StreamSink 的区别。到了StreamNode这一层，operator就没有source/sink的区别了，它们就和其他operator一样的处理了。
